蔡司三坐标之飞行扫描
请关注上方“三蔡技术交流论坛”或长按关注,获取更多内容
蔡司三坐标配备固定式扫描探头,比如VAST XT GOLD或VAST GOLD,除了具有强大的自定心功能,相关文章参考:
Calypso应用之自定心原理介绍
Calypso应用之自定心稳定性测试
还有一个非常神奇的功能,我们称之为飞行扫描
说明:飞行扫描需要在固定式扫描探头上实现,对于VAST XXT被动扫描探头或者VAST XDT或其他触发式探头是无法实现的
介绍飞行扫描功能前,先来一段视频管中窥豹,一睹风采
1. 使用了飞行扫描测量齿轮外圆和上端平面
2. 使用了打点的方式测量齿轮外圆和上端平面
对于不完整元素(圆或者平面等元素),比如外齿轮的外径,内齿轮的内径,带孔的平面,不完整的圆孔等,进行测量前,首先需要进行策略的定义编辑。可以使用打点或者扫描的方法。举例来说,一个外齿轮的外圆,可以选择打点或者分段扫描的方式
1. 策略:打点。每个齿顶或者部分齿顶测量点
2. 策略:扫描。圆的策略需要分多段圆路径,每一段圆路径的测量范围接近于齿顶的范围
当元素分段越多或者分段之间没有一定的规律性,那么就会比较繁琐。这个时候下,条件允许同时希望扫描,那么可以考虑飞行扫描的方法。
飞行扫描激活方法:

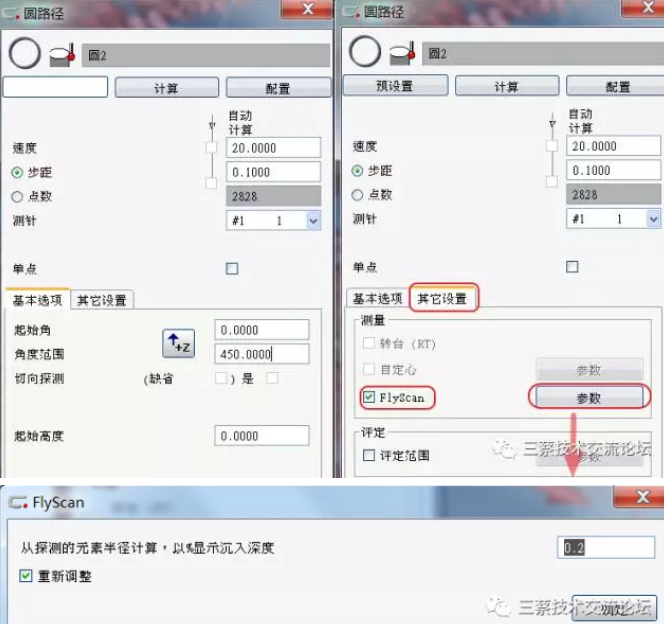

打开策略 ,先设置测量速度、步距、点数等参数
点击“其他设置”,勾选“Flyscan”
点击“参数”进行设置
设置沉入深度(具体参数结合产品自身情况,探针直径等参数)
沉入深度的示意图
设置完成
除了圆,平面等元素也可以设置飞行扫描。如下所示为平面的圆路径策略激活了飞行扫描功能
注意事项:

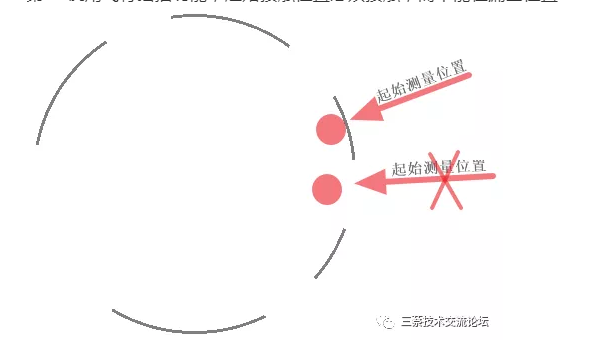

第一 使用飞行扫描功能,起始接触位置必须接触,而不能在漏空位置
所以对于使用飞行扫描,必须有定起始位置的方法。对于齿轮这类回转体零件,需要格外注意。参考文章:蔡司三坐标自定心专题之坐标系自动找正
第二 使用飞行扫描功能时,如果希望速度尽可能快的情况下,速度、步距以及深入距离,需要综合考虑并找到较为合适的参数。这样可以得到稳定准确的结果。
